筛分设备

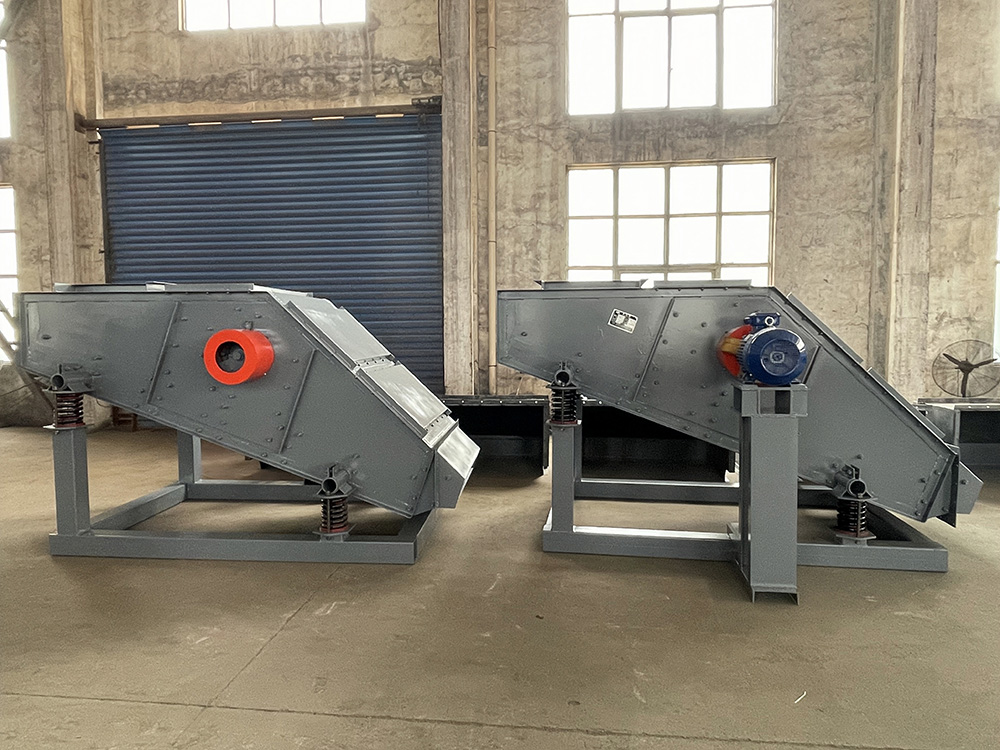

圆振筛

产品介绍]:YK系列振动筛引进德国技术制造的**效振动筛。适宜采石场筛分砂石料,也可用于选煤、选矿、建材、电力及化工等行业。YK系列振动筛采用块偏心作为激振力,使筛箱做上、前、下、后的圆运动,具有技术参数**、振动强度**、处理能力大、筛分效率**等特点。根据物料分级要求的不同,筛面有单层、双层、多层不同结构形式。根据筛分物料的不同,可选择多种材质、多种结构的筛网,并根据筛网和筛机工作状况,选取不同的筛网固定方式。[应用范围]:YK直线振动筛广泛用于电力、化工、冶金、建材、轻工、粮食、矿山等行业物料的分级。[适用物料]:型号:YK1224—YK3060产能:20(m³/h)—900(m³/h)突出优势★、采用轮胎联轴器,柔性联接,运转平稳,对电机冲击小★、采用块偏心作为激振力,不仅使激振力增大,而且激振力可随机调控,便于模块化设计和使用小振幅、**频率、大倾角结构,筛分效率**、处理能力大、寿命长、能耗小、噪音低★、筛面材质耐磨损、耐疲劳、耐腐蚀,且开孔率**、重量轻、分级精度**;采用钢制螺旋弹簧作为减振装置,性能可靠、使用寿命长,灵活,可以通过改变筛面倾角,控制处理量;设备维修保养简单方便,整机运行效益明显提**。工作原理★、YK振动筛的工作原理是激振器安装在筛箱侧板上,并由电动机通过轮胎联轴器带动其旋转,使偏心块产生离心惯性力,迫使筛箱产生周期性往复振动,其运动轨迹近似于圆形;★、当被筛分物料进入筛面后,由于筛面的振动使筛面上的物料层松散并离开筛面跳起,小颗粒物料能透过料层下落,而大颗粒物料不能透过料层,★、使原本杂乱无章的颗粒群发生了析离,形成了小颗粒在下、大颗粒在上的排列规则;到达筛面的细颗粒,小于筛孔者透筛,**终实现了粗、细粒分离,完成筛分;★、同时,卡在筛孔中的颗粒将被振出,保证筛孔不发生堵塞。结构组成YK振动筛主要由传动装置、筛箱、激振器、隔振装置、筛网等组成,主要结构特点是:1、传动装置:电机与激振器采用挠性联轴器连接,平稳、可靠,可减缓振动对电机的冲击。2、筛箱:由给料槽﹑排料槽﹑侧板﹑横梁﹑筛面﹑张紧装置等组成;采用框架式结构,侧板采用整板冷作、无焊接、强度**、使用寿命长;根据筛分要求的不同,可通过改变弹簧支座位置**度来实现筛面倾角的调整;根据物料分级要求的不同,筛面有单层、双层、多层不同结构形式。3、激振器:激振器安装在筛箱侧板上,并由电动机通过轮胎联轴器带动旋转;激振器由主偏心块和副偏心块组成,改变主、副偏心块的相对位置即可调节激振器产生的激振力;具有通用性好,调节激振力及维护检修简便。4、隔振装置:采用钢制螺旋弹簧作为隔振装置,具有安全可靠、使用寿命长的特点。5、筛网:根据筛分物料的不同,可选择多种材质、多种结构的筛网,并根据筛网和筛机工作状况,选取不同的筛网固定方式。技术参数 型号规格筛网层数筛网面积(㎡)振次(v.p.m)双振幅(mm)生产能力(m³/h)功率(kW)外形尺寸(mm)重量(kg)2YK122422.889706~820~1205.52673×2382×20271750YK123514.29706~820~1505.53710×2464×145017292YK123524.29706~820~1507.53705×2393×233924763YK123534.29706~820~1507.53621×2521×258131584YK123544.29706~820~150113510×2521×28304160YK154516.759706~820~150114904×3044×217933192YK154526.759706~820~150155042×3090×316553083YK154536.759706~820~150154972×3090×339559154YK154546.759706~820~15018.54915×3155×38047260YK154817.29706~820~150115190×3044×218633192YK154827.29706~820~150155265×3140×320852843YK154837.29706~820~150155200×3090×344061864YK154847.29706~820~15018.55200×3155×38497284YK1860110.89706~832~350156302×3365×299246512YK1860210.89706~832~35018.56020×3455×375661953YK1860310.89706~832~35018.56020×3455×418076134YK1860410.89706~832~350225963×3505×44638650YK2160112.69706~866~72018.56302×3730×299249172YK2160212.69706~866~720225966×3958×397568563YK2160312.69706~866~720305966×3958×440091124YK2160412.69706~866~720305966×3958×478011405YK2460114.49706~875~75018.56302×4155×299252432YK2460214.49706~875~750306027×4308×397585033YK2460314.49706~875~750306027×4308×4400104004YK2460414.49706~875~750305966×4308×4780120682YK24752189706~8120~900307812×4308×4642107093YK24753189706~8120~900377718×4393×5033134004YK24754189706~8120~900457718×4494×536115500YK30601189706~8200~900306302×4943×3108140522YK30602189706~8200~900376207×4943×3985171853YK30603189706~8200~900456207×4943×4485192004YK30604189706~8200~900456207×4943×478521080
自主研发
完善服务
源头厂家
非标定制生产
  • /

  • /

  • /

免费咨询热线

15936595766

产品简介

专注建筑、电力、机电、石油化工、市政公用、防水防腐保温等工程

产品介绍]:

YK系列振动筛引进德国技术制造的**效振动筛。适宜采石场筛分砂石料,也可用于选煤、选矿、建材、电力及化工等行业。YK系列振动筛采用块偏心作为激振力,使筛箱做上、前、下、后的圆运动,具有技术参数**、振动强度**、处理能力大、筛分效率**等特点。根据物料分级要求的不同,筛面有单层、双层、多层不同结构形式。根据筛分物料的不同,可选择多种材质、多种结构的筛网,并根据筛网和筛机工作状况,选取不同的筛网固定方式。

[应用范围]:


YK直线振动筛广泛用于电力、化工、冶金、建材、轻工、粮食、矿山等行业物料的分级。


[适用物料]:


型号:YK1224—YK3060
产能:20(m³/h)—900(m³/h)

突出优势

★、采用轮胎联轴器,柔性联接,运转平稳,对电机冲击小
★、采用块偏心作为激振力,不仅使激振力增大,而且激振力可随机调控,便于模块化设计和使用小振幅、**频率、大倾角结构,筛分效率**、处理能力大、寿命长、能耗小、噪音低
★、筛面材质耐磨损、耐疲劳、耐腐蚀,且开孔率**、重量轻、分级精度**;采用钢制螺旋弹簧作为减振装置,性能可靠、使用寿命长,灵活,可以通过改变筛面倾角,控制处理量;设备维修保养简单方便,整机运行效益明显提**。

工作原理

★、YK振动筛的工作原理是激振器安装在筛箱侧板上,并由电动机通过轮胎联轴器带动其旋转,使偏心块产生离心惯性力,迫使筛箱产生周期性往复振动,其运动轨迹近似于圆形;
★、当被筛分物料进入筛面后,由于筛面的振动使筛面上的物料层松散并离开筛面跳起,小颗粒物料能透过料层下落,而大颗粒物料不能透过料层,
★、使原本杂乱无章的颗粒群发生了析离,形成了小颗粒在下、大颗粒在上的排列规则;到达筛面的细颗粒,小于筛孔者透筛,**终实现了粗、细粒分离,完成筛分;
★、同时,卡在筛孔中的颗粒将被振出,保证筛孔不发生堵塞。

结构组成

YK振动筛主要由传动装置、筛箱、激振器、隔振装置、筛网等组成,主要结构特点是:
1、传动装置:电机与激振器采用挠性联轴器连接,平稳、可靠,可减缓振动对电机的冲击。
2、筛箱:由给料槽﹑排料槽﹑侧板﹑横梁﹑筛面﹑张紧装置等组成;采用框架式结构,侧板采用整板冷作、无焊接、强度**、使用寿命长;根据筛分要求的不同,可通过改变弹簧支座位置**度来实现筛面倾角的调整;根据物料分级要求的不同,筛面有单层、双层、多层不同结构形式。
3、激振器:激振器安装在筛箱侧板上,并由电动机通过轮胎联轴器带动旋转;激振器由主偏心块和副偏心块组成,改变主、副偏心块的相对位置即可调节激振器产生的激振力;具有通用性好,调节激振力及维护检修简便。
4、隔振装置:采用钢制螺旋弹簧作为隔振装置,具有安全可靠、使用寿命长的特点。
5、筛网:根据筛分物料的不同,可选择多种材质、多种结构的筛网,并根据筛网和筛机工作状况,选取不同的筛网固定方式。

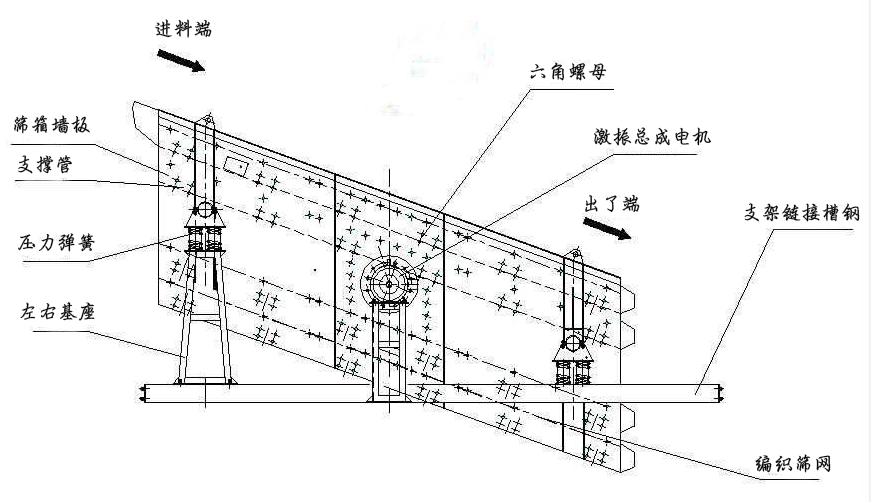

振动筛结构

技术参数




型号规格

筛网层数

筛网面积

(㎡)

振次

(v.p.m)

双振幅

(mm)

生产能力

(m³/h)

功率(kW)

外形尺寸

(mm)

重量

(kg)

2YK1224

2

2.88

970

6~8

20~120

5.5

2673×2382×2027

1750

YK1235

1

4.2

970

6~8

20~150

5.5

3710×2464×1450

1729

2YK1235

2

4.2

970

6~8

20~150

7.5

3705×2393×2339

2476

3YK1235

3

4.2

970

6~8

20~150

7.5

3621×2521×2581

3158

4YK1235

4

4.2

970

6~8

20~150

11

3510×2521×2830

4160

YK1545

1

6.75

970

6~8

20~150

11

4904×3044×2179

3319

2YK1545

2

6.75

970

6~8

20~150

15

5042×3090×3165

5308

3YK1545

3

6.75

970

6~8

20~150

15

4972×3090×3395

5915

4YK1545

4

6.75

970

6~8

20~150

18.5

4915×3155×3804

7260

YK1548

1

7.2

970

6~8

20~150

11

5190×3044×2186

3319

2YK1548

2

7.2

970

6~8

20~150

15

5265×3140×3208

5284

3YK1548

3

7.2

970

6~8

20~150

15

5200×3090×3440

6186

4YK1548

4

7.2

970

6~8

20~150

18.5

5200×3155×3849

7284

YK1860

1

10.8

970

6~8

32~350

15

6302×3365×2992

4651

2YK1860

2

10.8

970

6~8

32~350

18.5

6020×3455×3756

6195

3YK1860

3

10.8

970

6~8

32~350

18.5

6020×3455×4180

7613

4YK1860

4

10.8

970

6~8

32~350

22

5963×3505×4463

8650

YK2160

1

12.6

970

6~8

66~720

18.5

6302×3730×2992

4917

2YK2160

2

12.6

970

6~8

66~720

22

5966×3958×3975

6856

3YK2160

3

12.6

970

6~8

66~720

30

5966×3958×4400

9112

4YK2160

4

12.6

970

6~8

66~720

30

5966×3958×4780

11405

YK2460

1

14.4

970

6~8

75~750

18.5

6302×4155×2992

5243

2YK2460

2

14.4

970

6~8

75~750

30

6027×4308×3975

8503

3YK2460

3

14.4

970

6~8

75~750

30

6027×4308×4400

10400

4YK2460

4

14.4

970

6~8

75~750

30

5966×4308×4780

12068

2YK2475

2

18

970

6~8

120~900

30

7812×4308×4642

10709

3YK2475

3

18

970

6~8

120~900

37

7718×4393×5033

13400

4YK2475

4

18

970

6~8

120~900

45

7718×4494×5361

15500

YK3060

1

18

970

6~8

200~900

30

6302×4943×3108

14052

2YK3060

2

18

970

6~8

200~900

37

6207×4943×3985

17185

3YK3060

3

18

970

6~8

200~900

45

6207×4943×4485

19200

4YK3060

4

18

970

6~8

200~900

45

6207×4943×4785

21080
