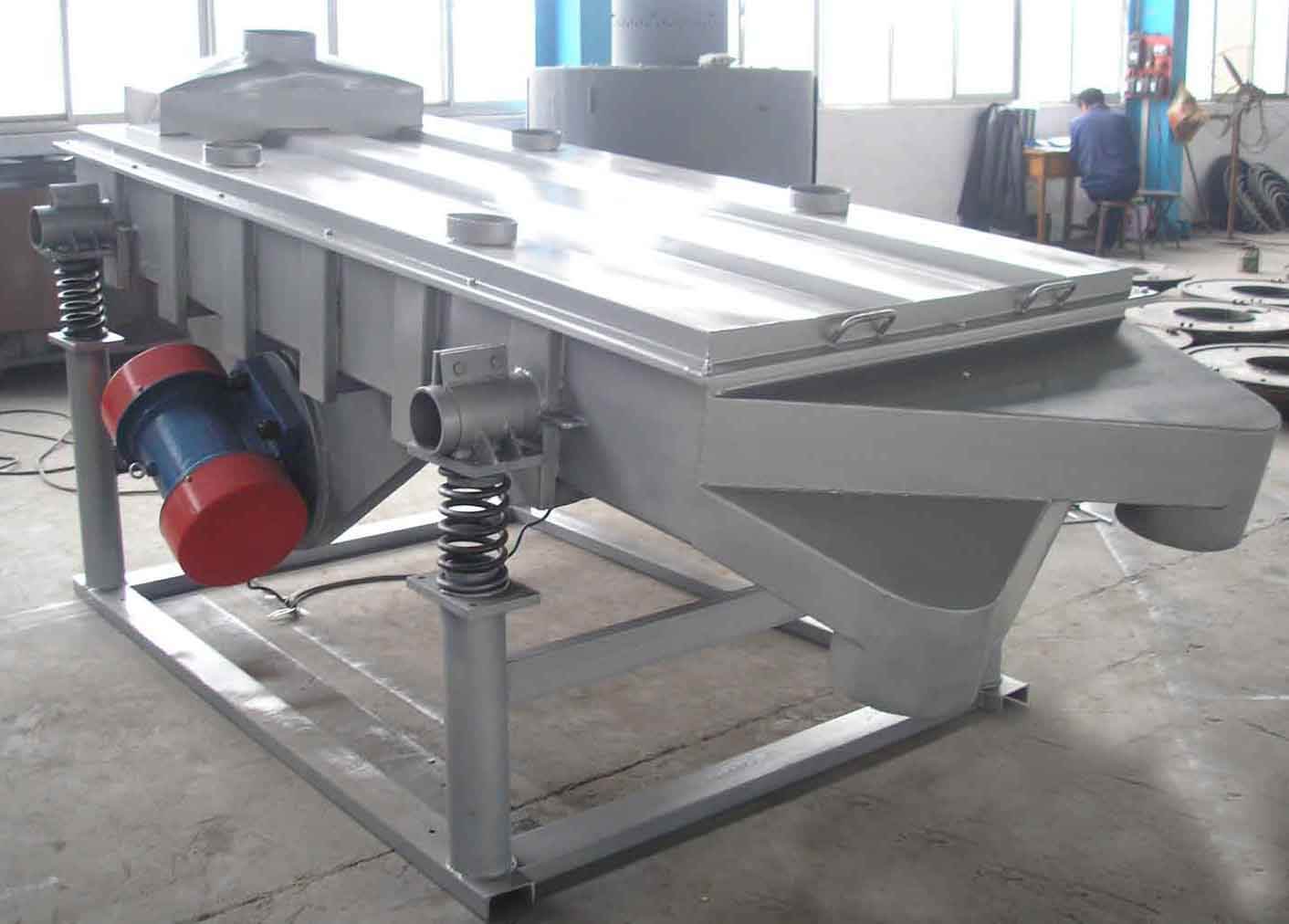

直线筛概述：    zs直线筛利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量**、结构简单、易维修、全封闭结构，无粉尘溢散，自动排料，更适合于流水线作业直线筛工作原理：    直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。 可用于流水线中实现自动化作业。具有能耗低、效率**、结构简单、易维修、全封闭结构无粉尘溢散的特点。****筛分目数325目，可筛分出7种不同粒度的物料。直线振动筛使用范围：对粉状、颗粒状物料的筛选和分级，广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业.直线振动筛(直线筛)系**效新型的筛分设备，广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。直线振动筛(直线筛)稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率**等优点。直线筛技术参数SZF-520型1S-Q235A   2000×500×1200 1层(1S) 2层(2S) 3层(3S) 4层(4S)SZF-525型1S-Q235A   2500×500×1200 1层(1S) 2层(2S) 3层(3S) 4层(4S)SZF-825型1S-Q235A   2500×800×1200 1层(1S) 2层(2S) 3层(3S) 4层(4S) SZF-820型1S-Q235A   2000×800×1200 1层(1S) 2层(2S) 3层(3S) 4层(4S)SZF-1025型1S-Q235A  2500×1000×1500 1层(1S) 2层(2S) 3层(3S) 4层(4S)SZF-1225型1S-Q235A  2500×1200×1500 1层(1S) 2层(2S) 3层(3S) 4层(4S)SZF-1235型1S-Q235A  3500×1200×1600 1层(1S) 2层(2S) 3层(3S) 4层(4S)SZF-1536型1S-Q235A  1500×3600×1200 1层(1S) 2层(2S) 3层(3S) 4层(4S)直线筛使用说明书资料：☆ 直线筛特点 ☆1)独特之筛网结构设计，方便和快速更换筛网 ( 只需3到5分钟 ) ，此外此种设计允许使用各种筛网 ( 尼龙、特种龙、PP网 )。2)筛机设计;精巧和容易装配，一人即可操作筛机。3)和其他相关品牌厂商比较，具较大筛选面积和**效益之处理能力。4)其母网完全支撑细网，因此细网可独得较长之寿命，而降低细网耗材使用，淤长时间 之生产过程可降低诸多成本。直线振动筛作用与原理基本原理系借电机轴上下端所安装的重锤(不平蘅重锤)，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传达给筛面。若改变上下部的重锤的相位角可改变原料的行进方向。电机使用说明：本系列电机满足下列条件时，能连续输出额定激振力。1、振动加速度：不超过7g(g：重力加速度)2、环境温度：不超过40℃3、海拔：不超过1000m4、电源频率：50Hz5、电压：380V6、温升：小于80K(电阻法)直线振动筛结构以及各部分功能说明本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。4、振动电机(使用与维修方法详见振动电机使用说明书)。5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。直线筛安装前的准备1、检查电机标牌是否与要求相符。2、用500伏兆欧表测量绝缘电阻，其值应对定子绕组进行干燥处理，烘干温度不能超过120℃。3、检查电机各紧固件，谨防松动。4、检查电机表面有无损坏、变形。5、检查是否转动灵活，若有异常，应排除。6、检查电源，是否缺相，并空载运行5分钟。直线筛安装与调整1、电机应紧固在安装面上，安装面必须光滑、平整。2、电机可水平安装。3、电机引线采用四芯橡胶电缆YZ-500V，接电源时引出线电缆不允许有急折，并与振动体可靠固定。4、电机应有可靠的接地，电机内有接地装置，引线端有标志，亦可利用底脚坚固螺栓接地。5、激振力的调整。直线筛使用与维修1、本机应装设电气保护装置。2、本机运行初期，每天至少检查地脚螺栓一次，防止松动。3、当电机旋转方向不符合要求时，调整电源相序即可。4、电机应保证润滑良好，每运行二周左右补充锂基润滑脂(ZL-3)一次，加油时，通过油杯加入适量锂基润滑脂。当采用密封轴承时，电机没有安装油杯。5、本机累计运行1500小时后，应检查轴承，若有严重损伤时应立即更换。6、本机停置较长时间后再次使用时，应测量绝缘电阻，用于500伏兆欧表测量，应大于0.5兆欧。1、启动前：(1)检查粗网及细网有无破损(2)检查运输支撑是否拆除。 2、启动时：(1)注意有无异常杂音(2)电流是否稳定(3)振动有无异状3、使用后：每次使用完毕即清理干净.定期保养：定期的检查粗网，细网和弹簧有无疲劳及破损，机身各部位是否因振动而产生损坏，需添加润滑油的部位必须加油润滑。
